susunan komponen diferensial

Susunan komponen diferensial


2. Penggantian perapat oli pada kendaraan

a. Lepas poros propeler dari diferensial.
1) Buatlah tanda pada kedua flens,
2) Lepas empat baut dan mur.

b. Lepas flens penyambung
1) Menggunakan palu dan pahat, longgarkan takikan pada mur.
2) Menggunakan SST umuk menahan flens, lepas mur. SST 09330-00021.


3) Menggunakan SST, lepas flens penyambung. SST 09557 -
22022

c. Lepas perapat oli dan penahan oli
1) Menggunakan SST, lepas perapat oli dan diferensial carrier
SST 09308 -10010.
2) Lepas penahan oli

d. Lepas bantalan depan dan spaser bantalan

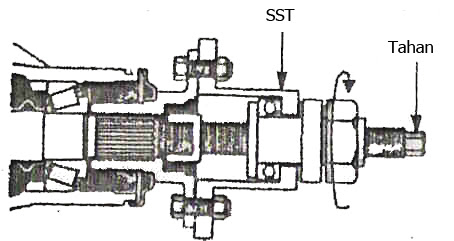

1) Menggunakam SST, lepas bantalan depan dari diferensial carrier. SST 09556 - 22010.
2) Lepas spaser bantalan. Bila bantalan depan aus atau rusak, gantilah bantalan.


c. Pasang spaser bantalan baru dan bantalan depan.

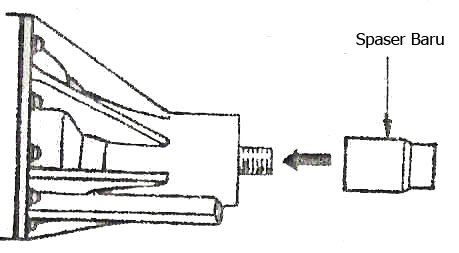

1) Pasang spaser bantalan baru pada pinion penggerak.
2) Pasang bantalan depan pada pinion penggerak.

f. Pasang penahan oli dan perapat oli baru
1) Pasang penahan oli dan hadapkan seperti pada gambar.
2) Menggunakan SST, pasang perapat oli yang baru seperti
pada gambar. Kedalaman pemasangan perapat oli 0,1 mm
(0,039 in).
3) Oleskan gemuk MP pada bibir perapat oli.

g. Pasang flens penyambung.
1) Pasang flens penyambung.
2) Oleskan gemuk MP pada ulir mur yang baru
3) Menggunakan SST, untuk menahan flens, kencangkan mur.
SST 09330 - 00021. Momen 1.100 kg.cm (80 H - lb, 180 Nm).

h. Stel beban mula bantalan depan, menggunakan kunci momen,
ukur beban mula dari backlash antara pinion penggerak dan roda
gigi ring.

Beban mula-mula
Bantalan baru 16 - 22 kg.cm (13,9 - 19,1, in - lb, 1,6 - 2,2 Nm)
Bantalan lama 8 - 11 kg.cm (6,9 - 9,5 in - lb, 0,8 - 1,1 Nm)

- Bila beban mula bantalan lebih besar dari spesifikasi spaser bantalan.
- Bila beban kurang dari spesifikasi, kencangkan kembali sampai dicapai 130 kg.cm (9 H - lb, 13 Nm). Setiap kali sampai dicapai spesifikasi beban mula.

Bila momen maksimum terlampaui pada saat pengencangan mur, ganti spaser bantalan dan ulangi prosedur penyetelannya beban mula, Jangan mengendorkan mur pinion untuk mengurangi beban mula, Momen maksimum 2.400 kg.cm (17 11 - lb, 235 Nm).

i. Takik mur pinion penggerak.

j. Pasang poros propeler.

1) Tepatkan tanda pada kedua flens dan ikat flens dengan empat baut dan mur
2) Kencangkan empat baut dan mur. Momen 430 kg.cm (31 ft - Ib, 42 Nm).

k. Periksa permukaan oli diferensial. Isilah dengan oIi roda gigi hypoid bila diperlukan.
Tingkat oli : API GL-5, oIi roda gigi hypoid
Viskositas : SAE 90
Kapasitas 1 1,3 liter (1,4 US qts, 1,1 Imp, qts)

3. Melepas diferensial
a. Lepas sumbat penguras dan kuras oli.
b. Lepas poros aksel belakang.

c. Lepas poros propeler dari diferensial.
1) Berilah tanda pada kedua flens.
2) Lepas empat baut dan mur.

d. Lepas rakitan diferensial carrier.

Perhatikan: Hati-hati agar tidak merusak permukaan pemasangan.

4. Pembongkaran diferensial
